轴承型号的表示方法介绍

大多数滚动轴承的型号采用一个型号系统。 一个完整的轴承型号由基本型号加上一个或多个补充前缀和后缀组成。

基本型号可以表示轴承信息：

1、轴承类型；2、基本设计；3、基本尺寸

前缀和后缀指明设计特征或识别轴承部件。

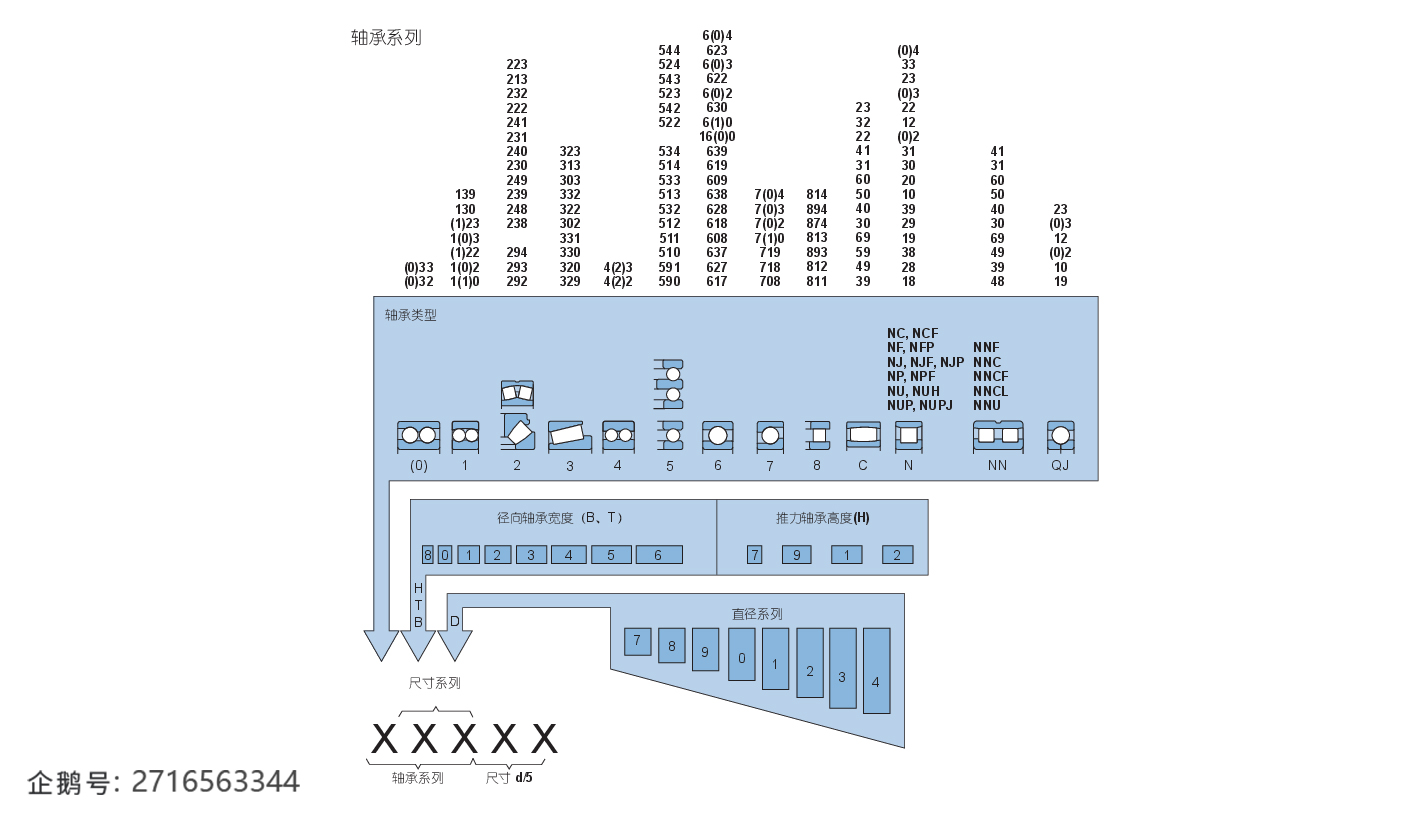

图一

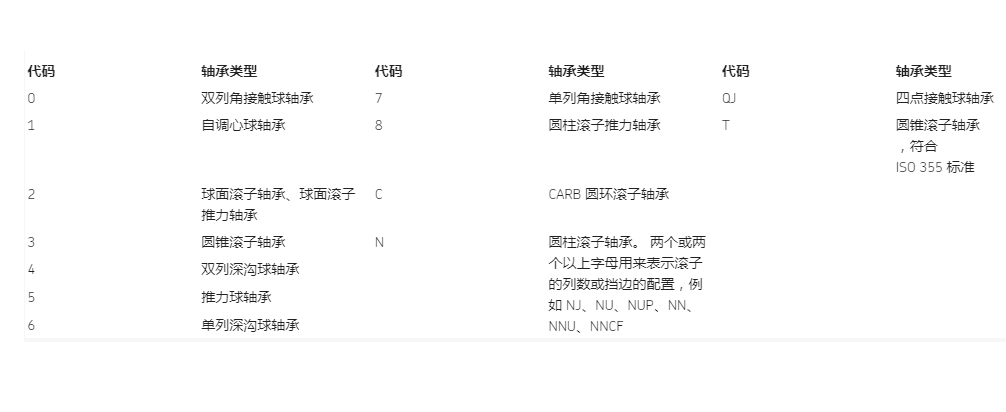

第一个数字、第一个字母或第一串字母的组合表示轴承类型和最终基本变型。

接下来的两个数字表示 ISO 尺寸系列。 第一个数字表示宽度或高度系列（尺寸 B、T 或 H）。 第二个数字表示直径系列（尺寸 D）。

基本型号的最后两位数字表示轴承内径的尺寸代码。 尺寸代码乘以 5 将得出以毫米为单位的内径 (d)。

1.在少数情况下，表示轴承类型的数字和/或尺寸系列的第一个数字被省略，而不表示在型号中。 这些数字显示在（图一）的括号内。

2.内径为 10、12、15 或 17 mm 的轴承用以下的尺寸代码表示：

03 = 17 mm

3.对于内径小于 10 mm 或大于等于 500 mm 的轴承，型号中直接显示以毫米为单位的内径值（不用尺寸代码）。 该尺寸标识与轴承型号的其余部分用斜线分开，例如 618/8 (d = 8 mm) 或 511/530 (d = 530 mm)。 根据 ISO 15 标准，内径为 22、28 或 32 mm 的标准轴承也用相同方法表示，例如 62/22 (d = 22 mm)。

4.对于一些内径小于 10 毫米的轴承，例如深沟、自调心与角接触球轴承，内径也用毫米来表示（不用代号），但是它与系列型号之间不用斜线分开，例如 629 或 129 (d = 9 mm)。

5.非标准内径的轴承不用任何尺寸代码表示，而是直接以毫米为单位表示，最多至小数点后的三位数。 该内径标志是基本型号的一部分，它与基本型号之间用斜线分开，例如 6202/15.875 (d = 15.875 mm = 5/8 in)。

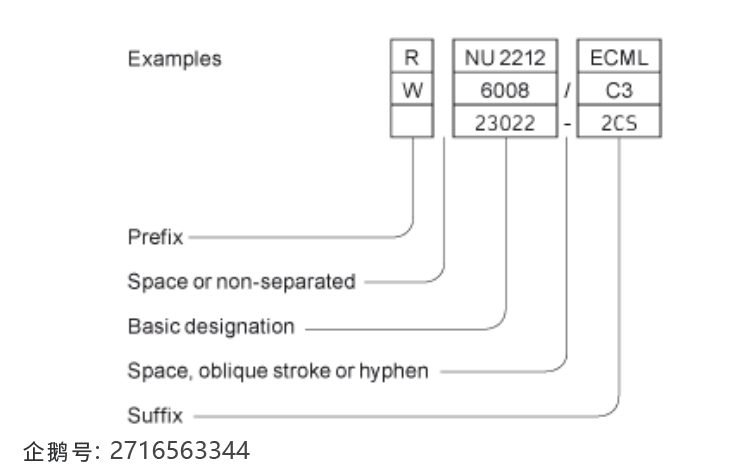

前缀和后缀提供了有关轴承的更多信息。

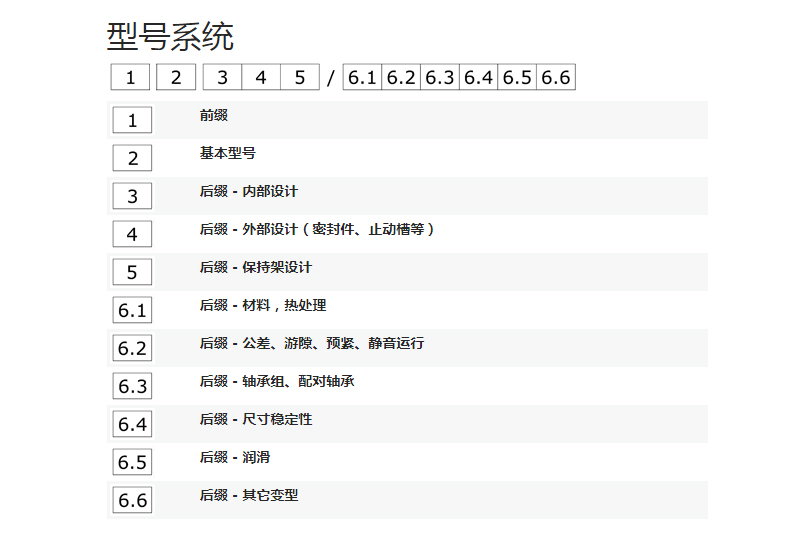

后缀：用来表示与基本设计有不同结构和/或有其它特性的轴承型号或变型。 后缀分为几组。 需要表示轴承多个特性时，后缀按下表所示次序排列。

特定前缀和后缀意义的详细信息在之前的文中介绍过，大家可以查看陌贝网之前的文章介绍。

未在滚动轴承中介绍的轴承，例如超精密轴承、薄壁轴承、回转支承轴承或直线轴承等，采用与基本型号系统明显不同的型号系统。更多轴承知识和轴承新闻，请登录“陌贝网”进行查看。
