这里将为大家介绍一些常用的轴承术语。有关轴承专用词汇及其定义的详细信息，请参阅ISO 5593 标准“滚动轴承 - 词汇”
符号

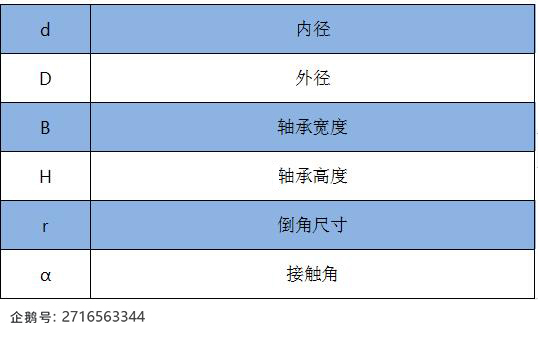

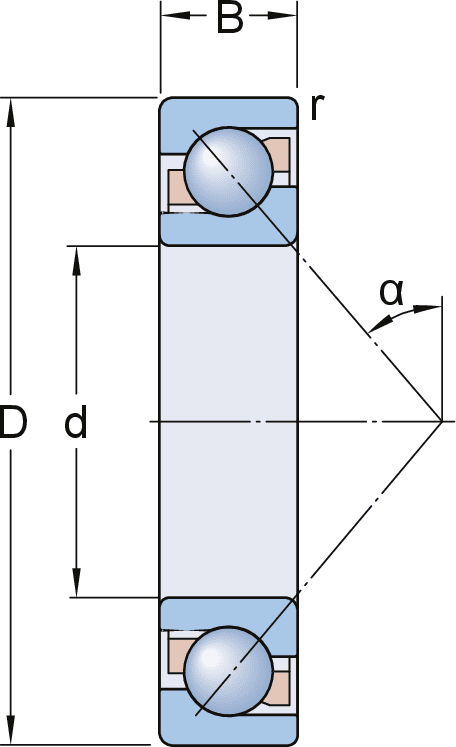

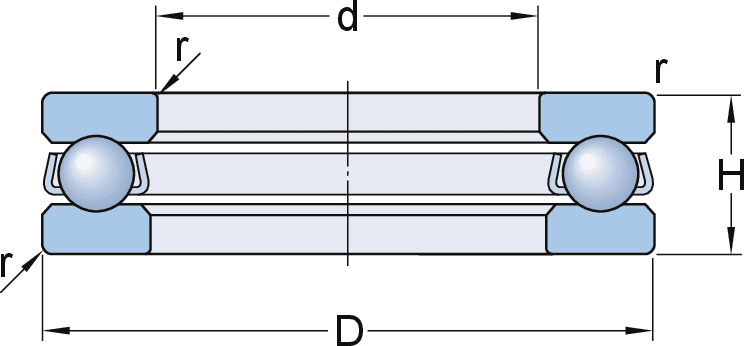

这里介绍使用的符号主要根据 ISO 标准。 最常见的符号，请参阅图 1 和图 2。
图一
图一
图二

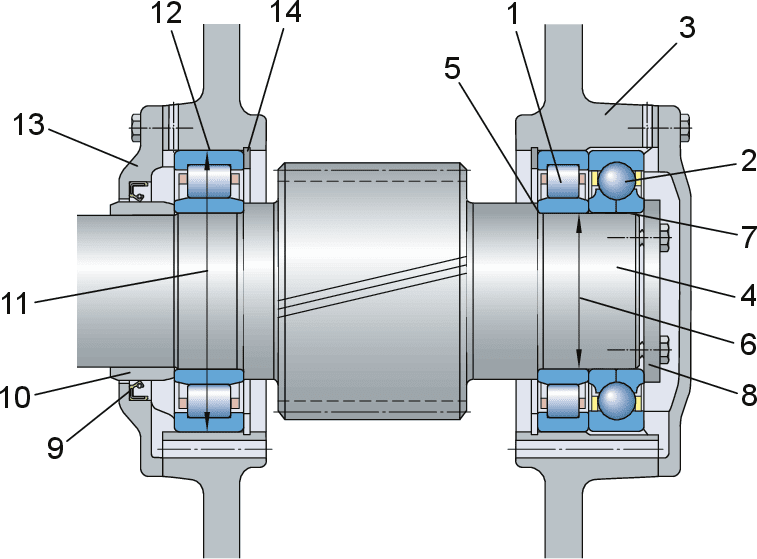

一、轴-轴承-轴承座系统
图三
上图示例说明：
1.圆柱滚子轴承；
2.四点接触球轴承
3.轴承座
4.轴
5.轴肩
6.轴径
7.轴颈
8.轴端压盖
9.径向轴密封
10.耐磨密封环
11.轴承座孔径
12.轴承座轴承位
13.轴承座端盖
14.止动环

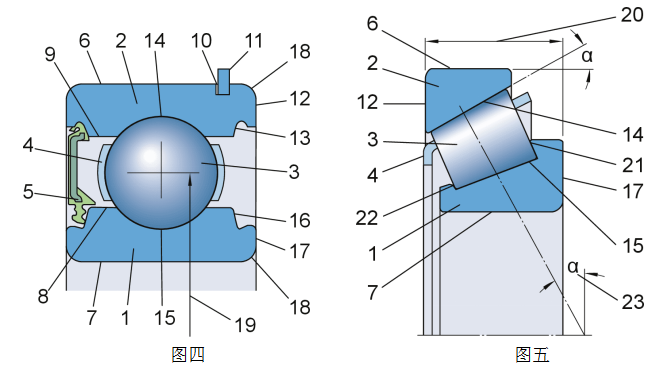

二、径向轴承
径向式滚动轴承是指主要用以承受径向荷载的轴承。
上图示例说明：
1.内圈
2.外圈
3.滚动体： 球、圆柱滚子、滚针、圆锥滚子、球面滚子、圆环滚子
4.保持架
5.密封装置
密封件 — 橡胶制造
防尘盖 — 以钢板制造
6.外圈外表面
7.内圈内孔
8.内圈肩部表面
9.外圈肩部表面
10.止动槽
11.止动环
12.外圈端面
13.密封装置凹槽
14.外圈滚道
15.内圈滚道
16.密封装置凹槽
17.内圈端面
18.倒角
19.轴承节圆直径
20.轴承总宽度
21.引导挡边
22.定位挡边
23.接触角

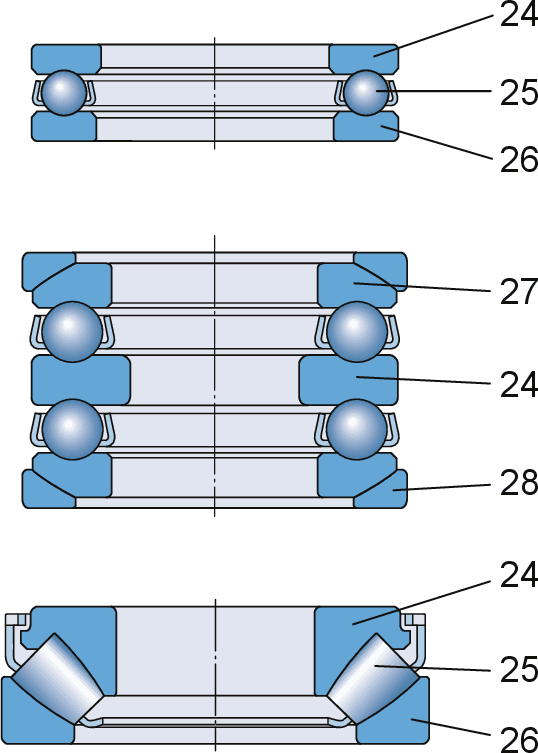

三、推力轴承
推力轴承是用来专门承受轴向力的专用轴承,就是轴平行的方向的力的轴承.推力轴承也称作止推轴承。
图六
24.轴圈
25.滚动体和保持架组件
26.座圈
27.球面调心座圈
28.座垫圈
下一课我们来讲轴承的部件和材料有哪些，欢迎大家关注和收藏。更多轴承知识和轴承新闻，请登录“陌贝网”进行查看。
