轴承套圈是轴承组成零件中重要部分之一，其轴承使用过程中，轴承套圈开裂、断裂是常见的一种损坏形式，有些轴承在早期使用过程中套圈就进行开裂，有的轴承在使用过程中因为疲劳而断裂，根据对轴承知识的了解，来分享出日常生活中，轴承套圈常见的开裂以及分析开裂的真正的原因。
如果轴承在使用过程中发生开裂的，轴承套圈一旦发生接触疲劳剥落将导致其失稳，加之材料硬度高、脆性大，在局部剥落的区域开始发生一次性脆性断裂，即较直的宏观裂纹，微观断口较平直，呈解理特征快速扩展，且快速扩展区域占断口断面的大部分区域。
产生接触疲劳的因素包括材料的组织结构、表面强化工艺、工件表面粗糙度、润滑剂以及应力等。
轴承外圈沟道表面开裂及原因

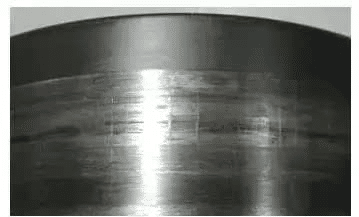

将某断裂的轴承外圈进行酸浸处理后，肉眼观察可见沟道表面显示严重的黑色烧伤斑痕迹与磨削方向基本垂直的平行分布的横向裂纹，摔开断口上呈现月牙形烧伤层，断口呈细瓷状，由沟道处启裂快速向里推进至完全断裂。
轴承外圈沟道表面平行状裂纹属典型的磨削裂纹，导致其磨削开裂主要是由磨削量过大和磨削工艺条件恶劣等因素引起的；其次，轴承外圈回火不充分，亦增加了其磨削开裂的敏感性。即使电流强度相对较弱也会发生这种现象，随着时间的推移，环形坑将发展为波纹状凹槽。只能在滚子和套圈滚道接触表面发现这些波纹状凹槽，钢球上则没有，只是颜色变暗。这些波纹状凹槽是等距的，滚道上的凹槽底部颜色发暗。
轴承内圈沟道面开裂及原因

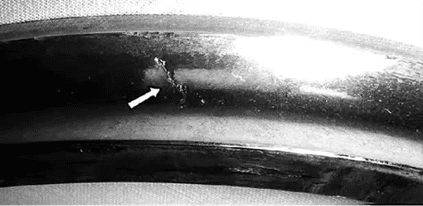

在粗磨内圈滚道面后，经磁粉探伤发现滚道的两侧，尤其是靠近油沟处出现许多细小裂纹，个别套圈还出现了多道较深的、垂直于砂轮磨削方向的开裂及翘皮现象。经线切割后，还出现整块材料从滚道面脱落现象。经过热酸洗后，发现轴承内圈两侧滚道面均有裂纹，裂纹的形状多为网状，也有垂直于磨削方向的直线裂纹。为避免磨削裂纹的产生就要减少磨削热的产生和加速热量的散发。
