轴承座安装包括带偏心锁环的轴承座安装和带球头紧定螺钉的轴承座安装,除了上述两种方法,还有使用紧定套安装的轴承座单元,本文讲一下这类轴承座的安装方法。使用紧定套的轴承座安装单元,即使受到冲击载荷或振动载荷,轴和内圈之间的配合也不会松动,直轴可在任何操作条件下使用,除非存在较大的轴向负载。
使用紧定套的轴承座安装单元安装步骤如下:
一、调整套筒的位置,使锥形部分接近轴承的中心,为了便于将套筒安装到轴上,可以使用螺丝刀或类似工具加宽套筒中的开口,套筒的位置应确保螺母位于皮带轮的另一侧,以便于移动,如上图所示:

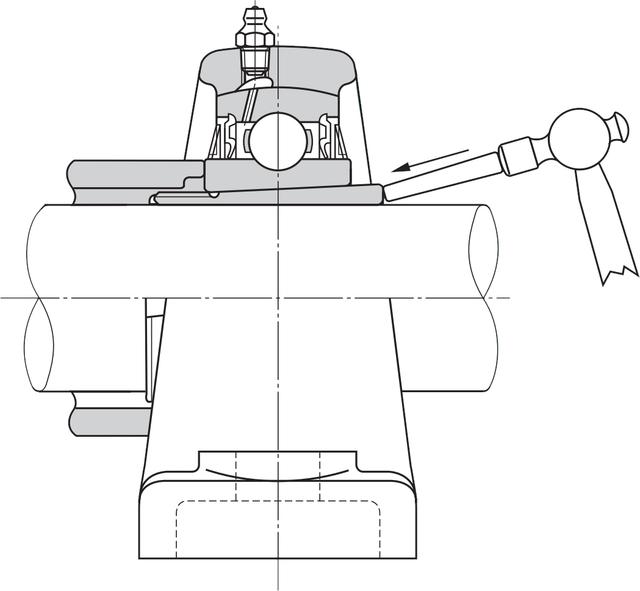

二、放置轴承装置,使锥形孔正确定位在套筒上,并使圆柱套筒紧靠内圈的锁紧螺母侧面,如上图所示,在其整个外围轻轻敲击适配器套筒,直到轴承和套筒之间形成正接触。
三、插入垫圈并用手完全拧紧螺母,然后将夹具(或没有夹具的螺丝刀)应用于螺母的槽口,并用锤子敲击,螺母从60转动到90后,即可停止,需要注意的事,小心不要撞到轴承甩油环,还应注意不要过度拧紧螺母,因为这会使内圈变形,导致发热和卡滞。
四、将垫圈边缘上的凸耳向上弯曲,使其与螺母的槽口对齐,这将防止螺母转动,注意不得向后转动螺母,使槽口与垫圈上的凸耳对齐。之后将壳体牢固安装在机器上的适当位置,即完成安装。
