圆柱滚子轴承，顾名思义，是指滚动体是圆柱滚子的向心滚动轴承。圆柱滚子轴承属于分离型轴承，安装与拆卸非常方便。圆柱滚子轴承能承受较大的径向负荷并适合在高速运转场合下使用。根据装用滚动体的列数不同，圆柱滚子轴承可以分为单列、双列和多列圆柱滚子轴承等不同结构。不同结构的圆柱滚子轴承还表现在挡边的位置设计方面。其中常用的圆柱滚子轴承有以下几种形式。

1. 单列圆柱滚子轴承

单列圆柱滚子轴承是可分离轴承，便于安装和拆卸，两个套圈都可以采用紧配合，修正的滚子和滚道之间的接触线可以减小应力集中。单列圆柱滚子轴承有N、NU、NJ、NF、NUP、NFP、NH（NJ+HJ）型。

N型轴承的外圈无挡边，内圈的两侧有挡边，可以允许轴相对轴承座之间在轴向两个方向上的位移。NU型的轴承外圈两侧有挡边，内圈无挡边，也可以允许轴相对轴承座之间在轴向两个方向上的位移。因此，该类结构适合作为游动端轴承使用。

NJ型轴承的外圈两侧有挡边，内圈单侧有挡边，可以承受一定量的单向轴向负荷。NF型的外圈单侧有挡边，内圈两侧有挡边，也可承受一定量的单向轴向负荷。因此，该类结构适合用作单方向的轴向定位轴承。

NUP型轴承的外圈两侧有挡边，内圈一侧带（固定）单挡边，而另一侧为可分离的平挡圈，可以承受一定量的双向轴向负荷。NFP型轴承的外圈一侧带（固定）单挡边，而另一侧为可分离的平挡圈，内圈两侧有挡边，也可以承受一定量的双向轴向负荷。该类结构轴承可以限制轴相对于轴承座在轴向两个方向的位移。因此，适合于作为固定端轴承使用。

NH型轴承是NJ型轴承与HJ型斜挡圈组合后的结构。由于NUP型轴承的内圈较短，加上平挡圈不是固定的，使用不方便，而NH型轴承可以利用NJ型轴承整个内圈的宽度，与轴保持更紧密的配合。而且NH型轴承在安装和拆卸更方便。NH型轴承可以限制轴相对于轴承座在轴向两个方向的位移。因此，NH型轴承适合作为固定端轴承使用。

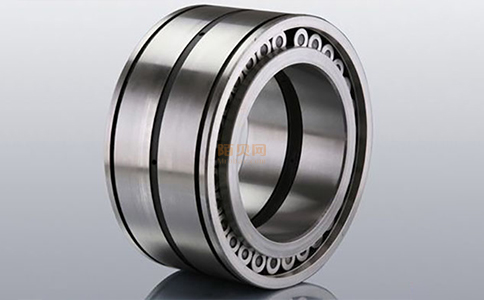

2. 双列圆柱滚子轴承

双列圆柱滚子轴承有圆柱形内孔和圆锥形内孔（轴承后置代号加K）两种结构，具有结构紧凑、刚性大、承载能力大、受负荷后变形小等优点，特别适用于机床主轴支承。圆锥形内孔还可以起到微量调整游隙的作用，且可以简化定位装置结构，方便安装拆卸。常用的双列圆柱滚子轴承有NN、NNU、NNF型。

NN型轴承的外圈无挡边，内圈两侧有挡边中间有中挡边，可以允许轴相对轴承座之间在轴向产生两个方向的位移。NNU型轴承的外圈两侧有挡边中间有中挡边，内圈无挡边。可以允许轴相对轴承座之间在轴向产生两个方向的位移。因此，此类结构适于作游动端轴承。

NNF型轴承是双列满装圆柱滚子轴承，为一个带中挡边外圈，两个有双挡边内圈的结构型式。滚子由内圈的挡边引导，两个内圈用紧固圈固定在一起。该结构除了可以承受很大的径向载荷和轴向载荷，还可以承受倾覆力矩，因此，常用作固定端轴承使用。

NNF型轴承两侧采用接触式密封。轴承内填有润滑脂，在使用工况较好的情况下，带有密封的NNF轴承无需进行保养，若轴承长期处于水汽或污染环境，且为中、高速运转时，可通过外圈上的润滑油槽和润滑油孔对轴承进行补充润滑。

3. 四列圆柱滚子轴承

四列圆柱滚子轴承主要用于冷、热轧机、开坯机等轧钢机机械上，可分为FC和FCD型。

FC型轴承由两个外圈和一个内圈组成，每个外圈的两侧有挡边中间有中挡边，内圈无挡边。FCD型轴承实际上是由两个NN型轴承组合而成。FC型和FCD型轴承可以允许轴相对轴承座之间在轴向产生两个方向的位移。因此，此类结构适于作游动端轴承。
