滚针、调心、角接触轴承详细介绍
2021-04-01 17:11:28 分类:轴承知识
摘要:滚针轴承装有细而长的滚子(滚子长度为直径的3~10倍,直径一般不大于5mm),因此径向结构紧凑,其内径尺寸和载荷能力与其他类型轴承相同时,外径很小,特别适用于径向安装尺寸受影响的支承结构。

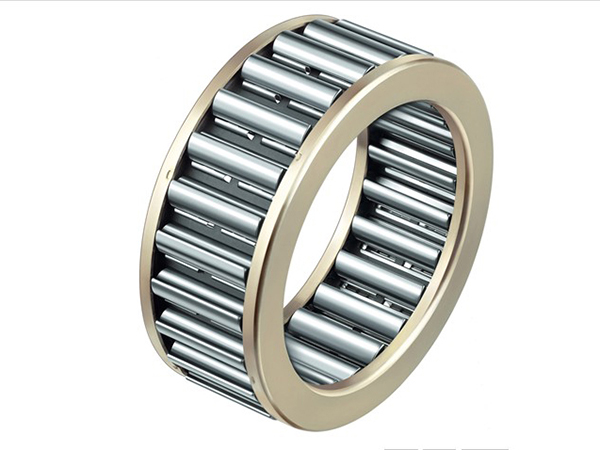

滚针轴承装有细而长的滚子(滚子长度为直径的3~10倍,直径一般不大于5mm),因此径向结构紧凑,其内径尺寸和载荷能力与其他类型轴承相同时,外径很小,特别适用于径向安装尺寸受影响的支承结构。根据使用场合不同,可选用无内圈的轴承或滚针和保持架组件,此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内.外滚动表面,为保持载荷能力和运转性能与有套圈轴承相同,轴或外壳孔滚道表面的硬度.加工精度和表面和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。例如:万向节轴,液压泵,薄板轧机,凿岩机,机床齿轮箱,汽车以及拖拉机机变速箱等 。


陌贝网


角接触球轴承极限转速较高,可以同时承受径向载荷和轴向载荷,也可以承受纯轴向载荷,其轴向载荷能力由接触角决定,并随接触角增大而增大。多用于:油泵、空气压缩机、各类变速器、燃料喷射泵、印刷机械。

调心球轴承有两列钢球,内圈有两条滚道,外圈滚道为内球面形,具有自动调心的性能。可以自动补偿由于轴的绕曲和壳体变形产生的同轴度误差,适用于支承座孔不能保证严格同轴度的部件中。该中轴承主要承受径向载荷,在承受径向载荷的同时,亦可承受少量的轴向载荷,通常不用于承受纯轴向载荷,如承受纯轴向载荷,只有一列钢球受力。主要用在联合收割机等农业机械,鼓风机,造纸机,纺织机械,木工机械,桥式吊车走轮及传动轴上。

调心滚子轴承句有两列滚子,主要用于承受径向载荷,同时也能承受任一方向的轴向载荷。该种轴承径向载荷能力高,特别适用于重载或振动载荷下工作,但不能承受纯轴向载荷;调心性能良好,能补偿同轴承误差。主要用途:造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、破碎机、各类产业用减速机等等。
